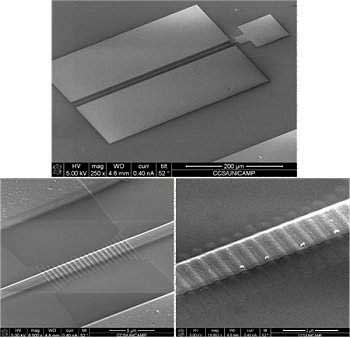

Miniaturização Depois de apresentar, no ano passado, o primeiro transístor 3D fabricado no Brasil, pesquisadores brasileiros avançam no domínio das técnicas de fabricação dos nanofios tridimensionais de silício, as minúsculas estruturas por onde flui a eletricidade no interior dos atuais componentes eletrônicos. Os transistores 3D são uma das principais apostas para que se possa manter o ritmo atual de miniaturização e de melhoria de desempenho dos processadores, presentes não apenas nos computadores, mas também nos telefones celulares, automóveis, equipamentos de diagnóstico médico e no controle de processos industriais. Se um único chip de computador pode conter bilhões de transistores, um só transístor pode abrigar milhares de nanofios, que são os "canos" por onde passa a eletricidade. Foi nesse campo de dimensões ainda mais reduzidas que novos avanços foram obtidos pela equipe do Centro de Componentes Semicondutores (CCS) e da Faculdade de Engenharia Elétrica e de Computação da Unicamp (Universidade Estadual de Campinas). Fabricação de nanofios Marcos Vinícius Puydinger e José Alexandre Diniz fabricaram transistores 3D com 35 nanômetros, formados por até 1.280 nanofios. Para isso, Marcos comparou dois processos para a produção dos transistores, envolvendo diferentes equipamentos e métodos. O primeiro é o Feixe de Íons Focalizados, conhecido pela sigla FIB (Focused Ion Beam), que dispara íons de gálio sobre a superfície de silício, esculpindo-a em escala nanométrica e, quando necessário, depositando outros materiais sobre o silício, tais como platina ou o isolante óxido de silício. O outro processo, a Litografia de Feixe de Elétrons, ou EBL (Electron Beam Litography), vale-se das partículas subatômicas para desenhar um gabarito que depois é usado, em outros equipamentos, como molde para a criação dos transistores. Ambas as técnicas representam um avanço em relação ao primeiro transístor 3D feito no Brasil. "Cada técnica tem suas peculiaridades e desafios", disse Marcos. "A ideia foi explorar as técnicas e fazer algo inovador para o Brasil". Protótipos Os transistores produzidos pelo FIB levaram dois dias para serem feitos, com um custo unitário de US$ 4 mil (mais de R$ 8 mil) por dispositivo. Já os obtidos por meio da litografia de elétrons consumiram dez dias de trabalho, mas a um custo unitário de US$ 150, ou pouco mais de R$ 300. É importante notar que esses valores são para componentes experimentais, feitos um a um - produções industriais alcançariam valores muitíssimo menores, e a proporção pode indicar como os investimentos devem ser feitos. Infelizmente, é improvável que a indústria brasileira adote as tecnologias testadas pelo grupo. "A indústria nacional não está nessa fase, nem temos fábricas para isso," afirmou o professor José Alexandre. "Há uma tendência mundial de a indústria se deslocar para onde a mão de obra é mais barata. Mas temos de obter a tecnologia, alguém no Brasil tem de ser capaz de fazer isso." "A arquitetura de transistores (...) baseada em nanofios tem-se tornado essencial para sustentar a Lei do Moore e permitir a evolução da indústria nanoeletrônica", comenta Marcos. "O desenvolvimento e emprego desses transistores têm sido exigências fundamentais para a moderna indústria microeletrônica." Os nanofios têm sido usados não apenas nos processadores, mas também em outros componentes, como as células solares. Mais recentemente, algumas equipes começaram a lidar com os sub-nanofios. Fonte: Jornal da Unicamp
